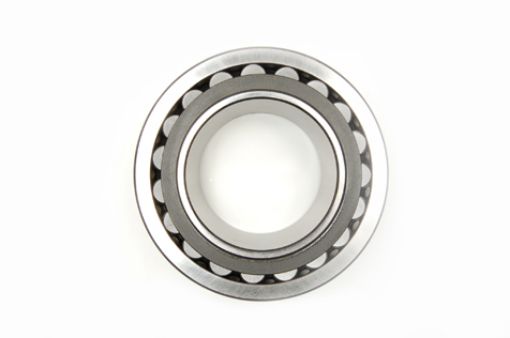

24038EMW33C3 SNR Pendelrollenlager

SNR Pendelrollenlager 24038EMW33C3

Das SNR 24038EMW33C3 ist ein zweireihiges Pendelrollenlager mit einem Bohrungsdurchmesser von 190 mm und den Abmessungen 190x290x100 mm. Es verfügt über einen Messingmassivkäfig (M), eine Nut mit Schmierbohrungen im Außenring (W33) und erhöhte C3-Lagerluft. Mit einer dynamischen Tragzahl von 1500 kN und einer statischen Tragzahl von 2100 kN ist dieses Lager für höchste Belastungen in schwerindustriellen Anwendungen ausgelegt. Typische Einsatzgebiete sind Walzwerke, Papiermaschinen, Windkraftanlagen, Bergbaumaschinen und große Industriegetriebe.

Inhaltsverzeichnis

• Produkthighlights
• Technische Spezifikationen
• Variantenvergleich
• Häufig gestellte Fragen (FAQ)

Produkthighlights

• Tragfähigkeit: Dynamische Tragzahl von 1500 kN und statische Tragzahl von 2100 kN für extreme Schwerlastanwendungen.
• Messingmassivkäfig: Massiver Käfig aus Messing (Suffix M) für hohe Drehzahlen, Führungsgenauigkeit und Temperaturstabilität.
• Schmierbohrungen: Nut und Schmierbohrungen im Außenring (W33) für optimale Schmierstoffversorgung und Nachschmierbarkeit.
• C3-Lagerluft: Erhöhte Lagerluft für den Ausgleich von thermischer Ausdehnung bei hohen Betriebstemperaturen.
• Pendelrollenlagerung: Zweireihige Bauform gleicht Wellendurchbiegungen und Fluchtungsfehler zuverlässig aus.

Technische Spezifikationen

Variantenvergleich der 24038er Pendelrollenlager

Die Wahl der richtigen 24038er Variante hängt von den Einsatzbedingungen ab. Das 24038EMW33C3 mit Messingmassivkäfig ist die Premium-Ausführung für höchste Drehzahlen und Temperaturen. Der Messingkäfig bietet gegenüber dem Stahlblechkäfig (EA) bessere Wärmeableitung und höhere Drehzahltauglichkeit. Für Anwendungen mit glatter Welle empfiehlt sich die Variante mit konischer Bohrung (K30) zur Montage mit Abziehhülse.

Häufig gestellte Fragen (FAQ)

Was bedeuten die Suffixe EMW33C3?
E steht für die optimierte Innengeometrie mit erhöhter Tragfähigkeit. M kennzeichnet den Messingmassivkäfig. W33 bedeutet, dass der Außenring eine Ringnut mit drei Schmierbohrungen aufweist, die eine gleichmäßige Schmierstoffverteilung ermöglichen. C3 bezeichnet die erhöhte Lagerluft für Anwendungen mit höheren Betriebstemperaturen.

Warum wird ein Messingmassivkäfig verwendet?
Der Messingmassivkäfig bietet gegenüber Stahlblechkäfigen eine deutlich bessere Wärmeableitung, höhere Drehzahltauglichkeit und geringere Reibung. Er ist besonders geeignet für Anwendungen mit hohen Drehzahlen, erhöhten Temperaturen oder Vibrationsbelastungen. Der Nachteil ist ein höherer Preis im Vergleich zum Stahlblechkäfig.

Wofür sind die Schmierbohrungen im Außenring (W33)?
Die Ringnut mit drei Schmierbohrungen (W33) im Außenring ermöglicht eine Nachschmierung des Lagers im eingebauten Zustand. Der Schmierstoff wird über das Gehäuse durch die Bohrungen direkt in den Lagerinnenraum geführt. Dies ist besonders wichtig bei großen Lagern, die regelmäßig nachgeschmiert werden müssen.
